Комбинированные топологии
Сегодня при компоновке сети все чаще используются комбинированные топологии, которые сочетают отдельные свойства шины, звезды и кольца.
¾ Звезда-шина
«Звезда-шина» (star-bus) — это комбинация топологий «шина» и «звезда» (Рис.32). Обычно схема выглядит так: несколько сетей с топологией «звезда» объединяются при помощи магистральной линейной шины.
В этом случае выход из строя одного компьютера не скажется на работе всей сети — остальные компьютеры по-прежнему взаимодействуют друг с другом. А выход из строя концентратора повлечет за собой отсоединение от сети только подключенных к нему компьютеров и концентраторов.

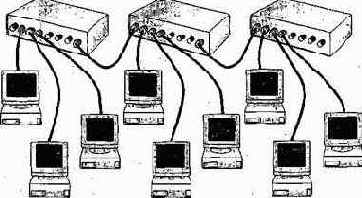

Рис. 32 Сеть с топологией «звезда-шина»
¾ Звезда-кольцо
«Звезда-кольцо» (star-ring) несколько похожа на «звезду-шину» (Рис. 33). И в той и в другой топологиях компьютеры подключаются к концентраторам. Отличие состоит в том, что концентраторы в «звезде-шине» соединены магистральной линейной шиной, а в «звезде-кольце» все концентраторы подключены к главному концентратору, образуя звезду. Кольцо же реализуется внутри главного концентратора.
 |
|
Рис. 33 Сеть с топологией «звезда-кольцо» |
